Утеплённые термобоксы для наружного размещения оборудования — ТУР
Утеплённые корпуса для установки газовых котлов и инженерного оборудования за пределами здания
ТУР защищает оборудование от внешнего воздействия и создаёт условия для его эксплуатации при температуре наружного воздуха от −40 до +45 °C
ТУР — утеплённый корпус для наружного размещения котельного оборудования
Термобокс ТУР предназначен для установки оборудования за пределами здания.
В зависимости от выбранной комплектации внутри можно разместить газовый котёл и предусмотренное для него оборудование.
В стандартной конструкции предусмотрены: утеплённый корпус, система поддержания температуры, электрика, освещение и вентиляционные элементы.
ТУР подходит для случаев, когда котельное оборудование невозможно или нежелательно устанавливать внутри здания. ТУР рассчитан на эксплуатацию при температуре наружного воздуха от −40 до +45 °C.
Главное отличие ТУР от КНР
ТУР — корпус без оборудования:
Вы выбираете термобокс и устанавливаете в него любое необходимое оборудование самостоятельно.
Подходит, если:
— у вас уже есть котёл;
— вы хотите самостоятельно подобрать оборудование;
— требуется разместить оборудование определённого производителя;
— нужен корпус под конкретную задачу.
КНР — готовое котельное решение:
Готовый котельный модуль с установленным теплогенератором Navien и предустановленной комплектацией.
Если вам нужна готовая наружная котельная, перейдите на стр. КНР.
Линейка утепленных боксов
Выберите подходящий корпус в зависимости от задачи объекта
(фото на сайте может немного отличаться от КНР в реальности из-за специфики производства)

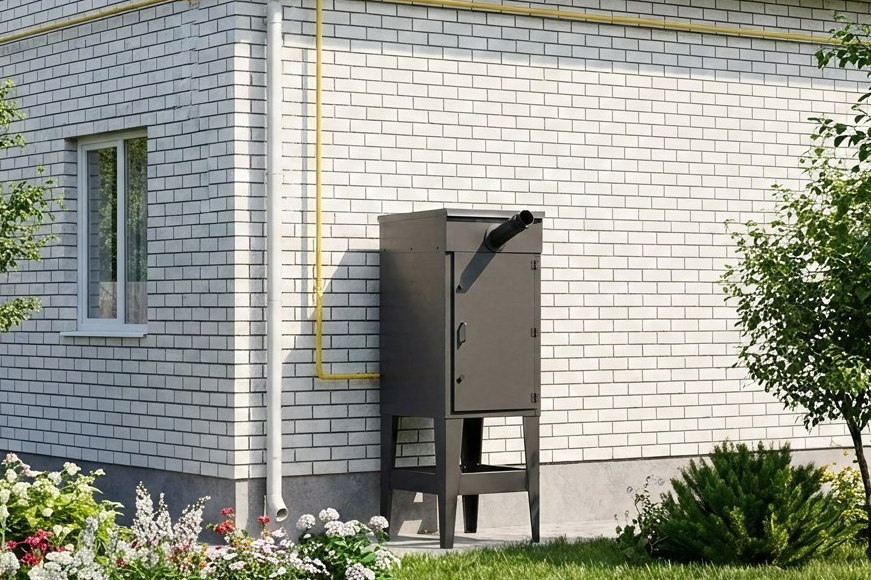

ТУР-1 от 135 000₽
Компактный термобокс уличного размещения для одного котла с закрытой камерой сгорания мощностью 10–40 кВт
Назначение: ТУР-1 подходит для частных домов, нежилых помещений, общественных и небольших производственных объектов, если установка котла внутри здания невозможна или наружное размещение выбрано заказчиком.
Внутрь можно установить котёл при условии его совместимости с конструкцией и требованиями к монтажу.
По вопросу установки котла вам подскажет наш проектировщик или менеджер!
Конструктив и защита:
— напольное или настенное исполнение;
— усиленный стальной профиль ног 40×40×2мм (ножки для термоящика приобретаются отдельно).

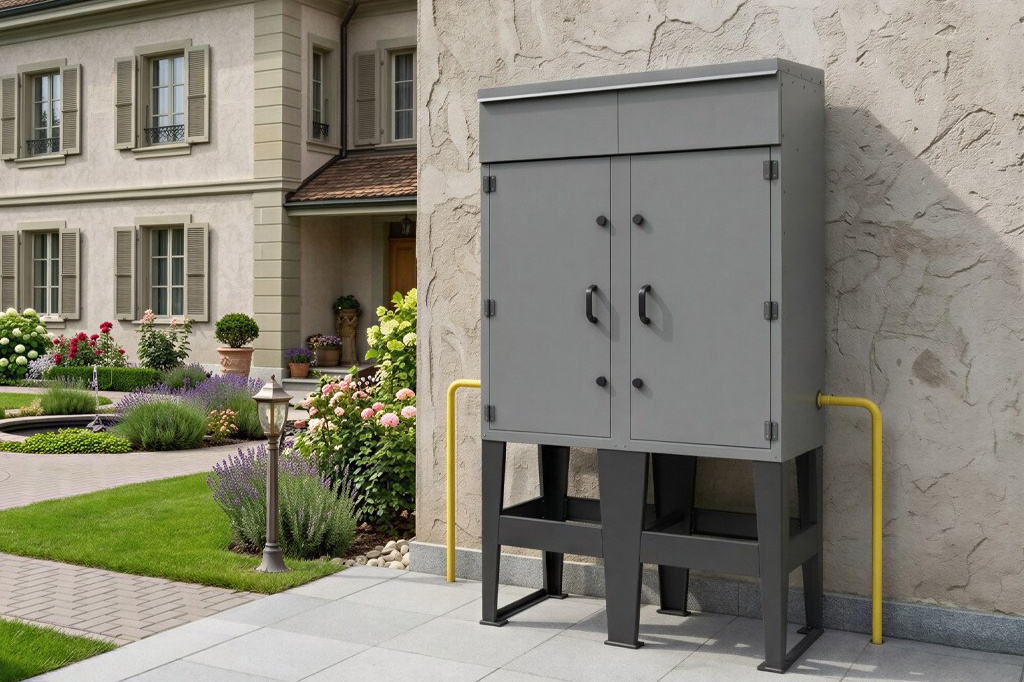

ТУР-2 от 255 000₽
Спаренный промышленный модуль для двух котлов, общая мощность которых 20–80 кВт
Назначение: ТУР-2 подходит для больших коттеджей, коммерческих помещений, складов, СТО, гостиниц, агрокомплексов.
- Преимущество сдвоенного корпуса: при плановом техобслуживании одного котла второй обеспечивает базовый обогрев здания.
-
Конструктив и защита:
— напольное или настенное исполнение;
— усиленный стальной профиль ног 40×40×2мм (ножки для термоящика приобретаются отдельно; не изготавливаются из нержавейки — только оцинкованная сталь с порошковым окрасом).

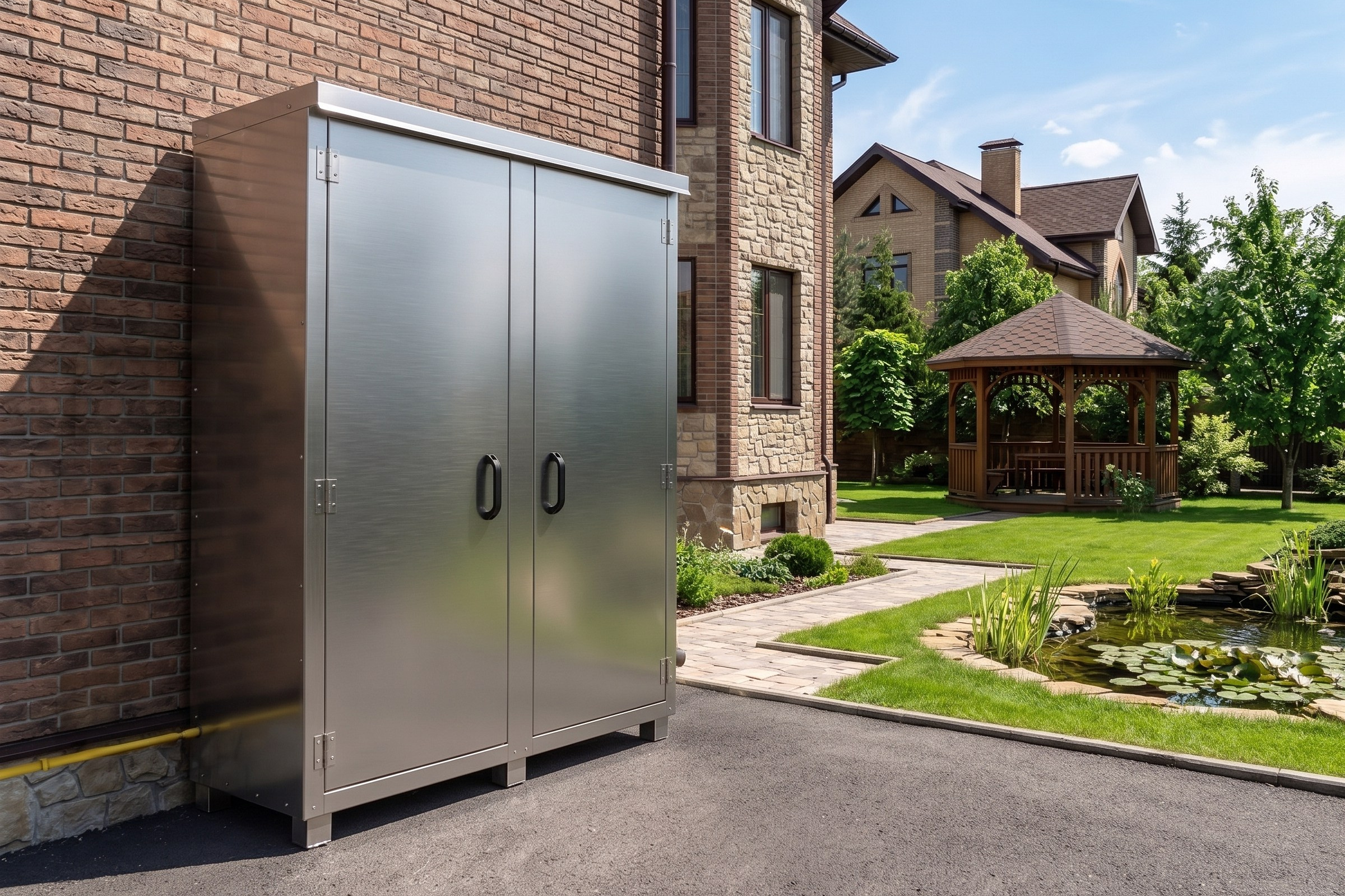

ТУР-4 от 305 000₽
Промышленный отдельностоящий термобокс для отопительного оборудования общей мощностью 40–160 кВт
Назначение: увеличенный модуль для объектов, где требуется разместить не только один или два котла, а несколько единиц инженерного оборудования.
Подходит для крупных частных, коммерческих и производственных объектов, где необходимо организовать отдельное защищённое пространство для инженерного оборудования.
-
В зависимости от проекта внутри можно предусмотреть размещение:
— нескольких котлов;
— бойлеров;
— водонагревательного оборудования;
— насосного оборудования;
— систем водоподготовки;
— других элементов инженерной системы.
- Конструктив: только напольное исполнение.
Общее для каждого ТУР
Предназначен для размещения котельного оборудования на улице и защиты от дождя, снега, града и жары (от -40 до +45 С). Внешняя обшивка оцинкованным металлом 1 мм с порошковой окраской и с антивандальным ригельным замком в 2 точки запирания.
Возможен окрас термоящика и ног в любой цвет по палитре RAL.
Предустановленное оборудование: Автоматическая система аварийного подогрева корпуса при падении температуры теплоносителя; освещение и розетки.
Пакет документов: Сертификат и паспорт изделия.
Безаварийная эксплуатация в условиях сырости, ветра и морозов
-
Коррозионная стойкость до 25 лет (Сталь 1 мм + оцинковка + порошок):
Мы не используем тонколистовой профиль 0.5 мм. Корпус изготавливается на станках ЧПУ из конструкционной оцинкованной стали. После лазерного раскроя и гибки элементы проходят химическую подготовку поверхности и окрашиваются атмосферостойкой порошковой полиэфирной эмалью с высокотемпературным запеканием (200°C). Покрытие устойчиво к ультрафиолету и соленым ветрам приморских зон ЮФО. -
Терморазрыв и утеплитель плотностью 125 кг/м3 (Работа до -35°C):
В качестве изолятора используется исключительно гидрофобизированная плита из каменной базальтовой ваты толщиной 50–60 мм (класс горючести — НГ). Конструкция стыков выполнена по схеме лабиринтного замка с уплотнителями из EPDM-резины, что исключает мостики холода и предотвращает образование конденсата на внутренних стенках. -
Трехконтурная система защиты от размораживания:
- Аварийный термостат: При аварии котла или прекращении горения встроенный биметаллический датчик замыкает цепь ТЭНа прямого подогрева воздуха внутри шкафа.
- Экранированный саморегулирующийся кабель: Узел прохода сквозь фундамент/стену защищен от промерзания по всей длине труб теплоносителя.
-
Полная легитимность для поставщиков газа:
Оборудование спроектировано в строгом соответствии с требованиями СП 62.13330.2011 «Газораспределительные системы» и СП 41-104-2000 «Проектирование автономных источников теплоснабжения». Изделия сертифицированы на территории Таможенного союза (ЕАС). Комплект сопроводительных документов принимается филиалами «Газпром газораспределение Краснодар» без судебных экспертиз и переделок.
Вопросы и ответы
Можно установить своё оборудование в ТУР?
ТУР позволяет использовать оборудование, которое уже есть у вас.
ТУР изготавливается как термобокс для размещения оборудования заказчика при условии совместимости конкретного теплогенератора с конструкцией и соблюдения требований производителя. Заказчик устанавливает оборудование в ТУР самостоятельно или с помощью мастера.
В стандартной документации ТУР предусмотрена возможность установки газового теплогенератора, а также дополнительной комплектации дымоходом, Wi-Fi-модулем, комнатным термостатом, датчиком загазованности с клапаном, стабилизатором напряжения и ИБП.
Что входит в ТУР?
Стандартная комплектация ТУР включает:
— утеплённый наружный корпус;
— реле температуры;
— нагреватель;
— розетки 220 В;
— выключатель освещения;
— электрические автоматы;
— освещение;
— руководство по эксплуатации;
— наружный вентиляционный клапан;
— внутреннюю вентиляционную решётку.
Дополнительно можно приобрести:
— газовый теплогенератор;
— комплект дымохода;
— опоры;
— Wi-Fi-модуль;
— комнатный термостат;
— датчик загазованности с клапаном;
— стабилизатор напряжения;
— ИБП котла;
— ИБП обогревателя.
Точный состав и стоимость доп. комплектации - уточняйте у менеджера.
Как устроен ТУР?
Корпус ТУР состоит из металлического оцинкованного бокса толщиной 1 мм, окрашенного порошковым методом, утеплителя и нагревательного элемента, поддерживающего температуру внутри корпуса.
Конструкция защищает установленное оборудование от: снега, дождя, града, ветра и нежелательного вмешательства посторонних лиц.
При штатной работе газового котла и нагревательного элемента расчётная минимальная температура внутри корпуса составляет не ниже +5 °C.
Наружное размещение при температуре до −40 °C?
ТУР предназначен для эксплуатации в районах с умеренным и холодным климатом при температуре наружного воздуха от −40 до +45 °C.
Корпус и система внутреннего обогрева создают условия для эксплуатации установленного оборудования при отрицательной температуре наружного воздуха.
При штатной работе котла и нагревательного элемента внутри корпуса поддерживается положительная температура.
При этом правильная работа системы зависит не только от самого корпуса. Необходимо соблюдать требования к электроснабжению, теплоносителю, подключению котла, дымоходу и внешним инженерным сетям.
Если отключается электричество?
ТУР использует электрическое питание для работы нагревательного элемента и других электрических компонентов. Поэтому при проектировании системы необходимо учитывать возможные перебои электроснабжения.
В качестве дополнительного оборудования рекомендуется приобрести ИБП для котла и обогревателя, а также стабилизатор напряжения.
Конкретная схема резервного питания определяется проектом и характеристиками установленного оборудования.
Где применяется ТУР?
Частные дома — когда котёл невозможно или нежелательно размещать внутри дома. ТУР позволяет организовать наружное размещение оборудования и сохранить внутреннее пространство здания.
Коммерческие объекты — магазины, гостиницы, офисные и другие здания, где требуется вынести котельное оборудование за пределы внутреннего помещения.
Общественные здания — ТУР может использоваться совместно с газовым котлом для отопления зданий общественного назначения при соблюдении требований проектирования и монтажа.
Производственные объекты — для объектов, где необходимо организовать наружное размещение отопительного оборудования.
Техническая документация ТУР прямо предусматривает применение для домов, встроенных нежилых помещений, многоквартирных домов, общественных и производственных зданий.
ТУР-4 для инженерного оборудования?
Когда одного котельного шкафа уже недостаточно:
— Для крупных объектов инженерная система может включать гораздо больше оборудования, чем один газовый котёл.
— ТУР-4 можно рассматривать как отдельное защищённое пространство для размещения оборудования в рамках единой инженерной системы.
— В зависимости от проекта внутри можно предусмотреть место для котлов, бойлеров, насосов, водоподготовки и другого оборудования.
Состав оборудования и внутреннее размещение определяются индивидуально.
Монтаж ТУР — что необходимо учитывать?
Монтаж выполняется с учётом требований технической документации ТУР и паспортов устанавливаемого оборудования.
Необходимо правильно организовать:
— установку самого корпуса;
— вентиляцию;
— дымоход;
— подключение теплогенератора;
— электрическое питание;
— ввод инженерных коммуникаций;
— теплоизоляцию трубопроводов в зоне входа в модуль.
Для дымохода корпус предусматривает возможность установки коаксиального дымохода 60/100 мм; конкретная схема подключения определяется паспортом установленного теплогенератора.
Подключение газового оборудования и инженерных систем должно выполняться квалифицированными специалистами.
Документы на ТУР?
В технической документации ТУР содержатся:
— назначение и описание изделия;
— комплектация;
— требования безопасности;
— правила монтажа;
— рекомендации по эксплуатации;
— сертификаты соответствия;
— габаритные размеры;
— схемы монтажа;
— технические характеристики;
— гарантийные обязательства.
Проектный срок службы ТУР составляет 10 лет.
Не знаете, какой ТУР подойдет вам?
Инженер поможет определить подходящую модель и подскажет по доставке.
