Котлы наружного размещения — КНР
Готовые уличные котельные для размещения за пределами здания
КНР — полностью укомплектованный модуль, который позволяет вынести газовое оборудование из жилого или рабочего помещения и разместить его на открытом воздухе. Рассчитано на эксплуатацию при наружной температуре от −40 до +45 °C
Что такое КНР?
КНР — котёл наружного размещения: утеплённый металлический модуль, внутри которого размещается газовый теплогенератор и предусмотрены необходимые элементы для его эксплуатации.
- Газовый настенный двухконтурный/одноконтурный котел закрытого типа горения Navien;
- Коаксиальный дымоход из алюминия с порошковой окраской и дефлектором против обледенения;
- Автоматическая система аварийного подогрева корпуса при падении температуры теплоносителя;
- Узел подключения магистрали отопления (G ¾») и газа (G ½») с быстроразъемными американками.
Корпус защищает установленное оборудование от снега, дождя, града, ветра и нежелательного вмешательства посторонних лиц и создаёт условия для работы теплогенератора при отрицательной температуре наружного воздуха.
Зачем размещать котел на улице?
КНР используют в тех случаях, когда газовый котёл невозможно или нежелательно размещать внутри здания.
-
Нужно освободить помещение
Котельное оборудование не занимает пространство внутри дома, коммерческого или другого объекта; -
Планировка не позволяет разместить котёл внутри
Наружное размещение позволяет организовать отопление без выделения отдельного помещения под оборудование; -
Нужно вынести оборудование за пределы жилой зоны
Котельный модуль располагается снаружи здания, а внутри остаётся больше полезного пространства; -
Требуется готовое решение
КНР поставляется как готовый модуль с предустановленной комплектацией и возможностью установки дополнительных опций.
Линейка компактных котельных
Выберите количество теплогенераторов в зависимости от мощности и задачи объекта
(фото на сайте может немного отличаться от КНР в реальности из-за специфики производства)

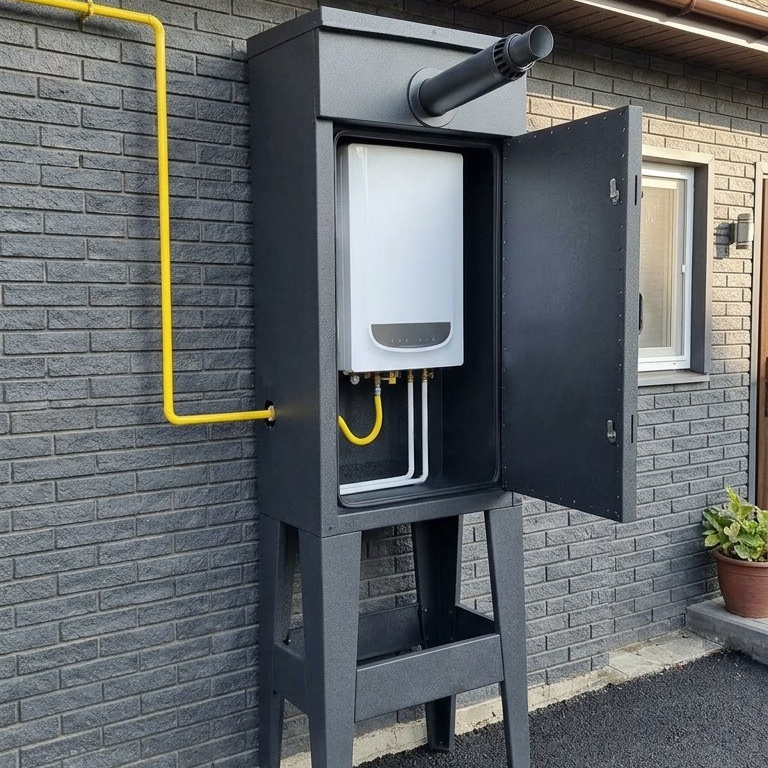

КНР-1 от 155000₽
Котел наружного размещения, мощностью 10–40 кВт
Назначение: готовое модульное отопление частного дома площадью от 60 до 400 м². Установил, подключил — система работает.
- Тепловая мощность: от 10 до 40 кВт в зависимости от выбора мощности котла Navien.
-
Модификации:
настенное или напольное исполнение (ножки приобретаются отдельно, усиленный стальной профиль ног 40×40×2 мм).

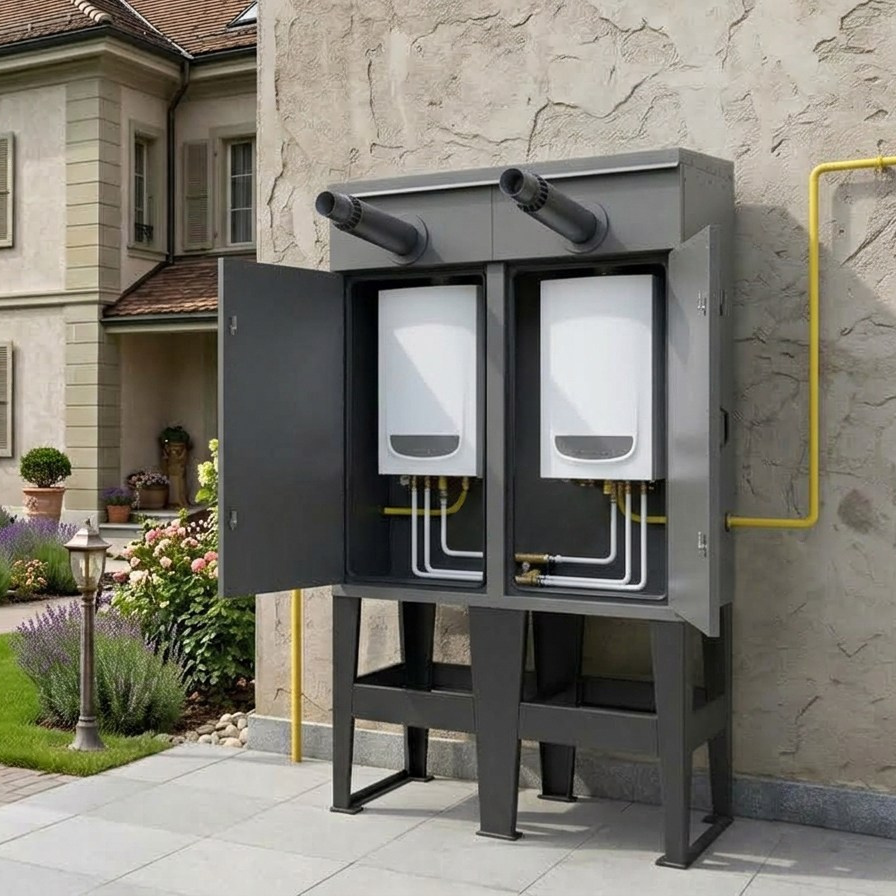

КНР-2 от 205000₽
Спаренный промышленный модуль, общей мощностью 20–80 кВт
Назначение: отопление больших коттеджей, коммерческих помещений, складов, СТО, гостиниц.
- Тепловая мощность: до 80 кВт, каскадная компоновка на 2 независимых теплогенератора Navien.
-
Преимущество схемы: 100% резервирование. Два теплогенератора позволяют сформировать систему с двумя независимыми источниками тепла. При плановом техобслуживании одного котла второй обеспечивает базовый обогрев здания.
-
Модификации:
настенное или напольное исполнение (сдвоенные ножки приобретаются отдельно).

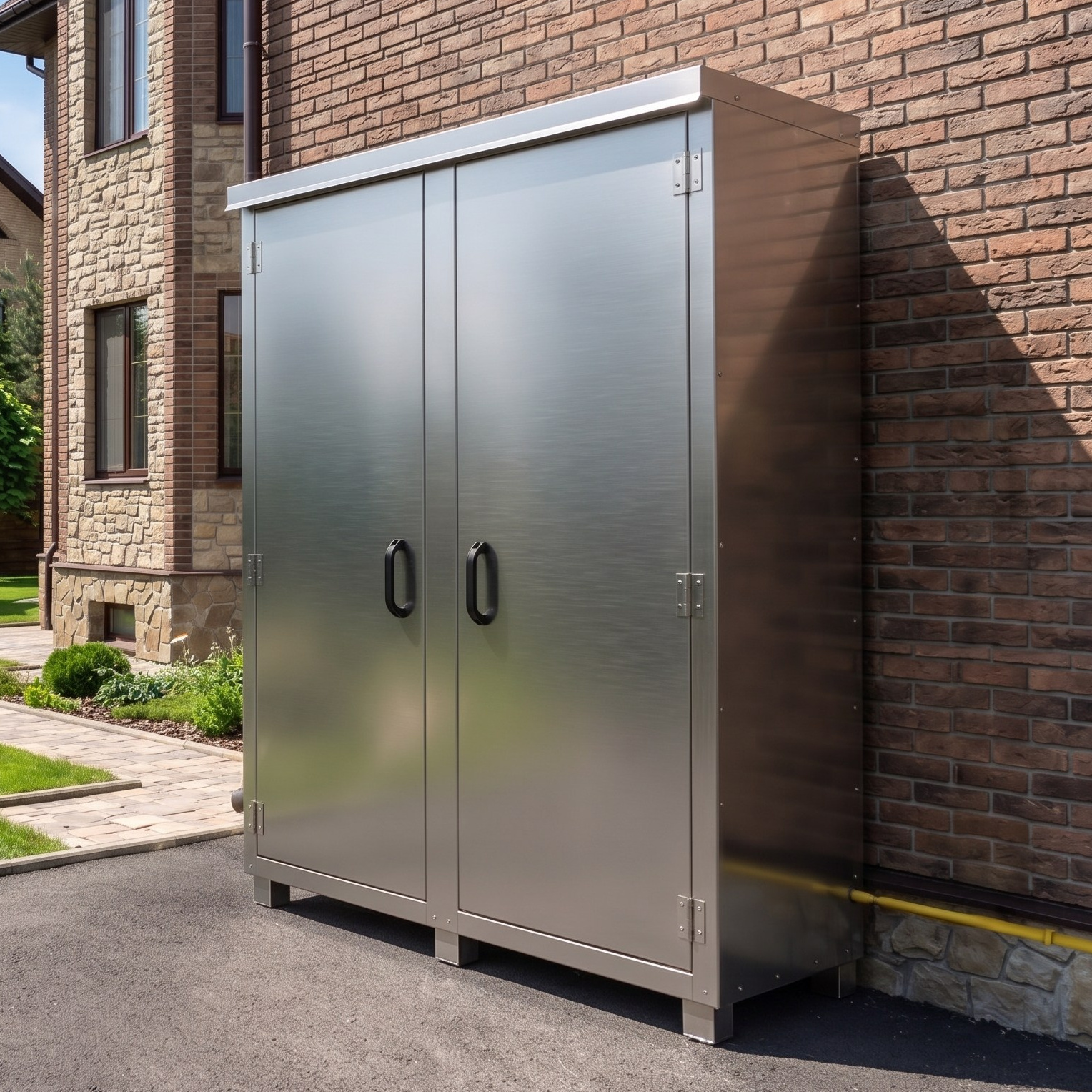

КНР-4 от 355000₽
Промышленная отдельностоящая котельная, 40–160 кВт
Назначение: готовое модульное отопление коммерческих помещений, больших складов, СТО, гостиниц, агрокомплексов. Решение для объектов с высокой потребностью в тепловой мощности.
- Тепловая мощность: от 40 до 160 кВт в зависимости от выбора мощности котла Navien. Каскадная компоновка на 4 независимых теплогенератора.
- Преимущество схемы: четыре теплогенератора позволяют сформировать систему с двумя или более независимыми источниками тепла. При плановом техобслуживании одного котла, другие обеспечивают обогрев здания.
- Конструктив: только напольное исполнение.
Общее для каждого КНР
В стандартной комплектации: утеплённый наружный корпус из оцинкованной стали с порошковым окрасом, теплогенератор, система поддержания температуры, электрическая часть, освещение, вентиляционные элементы, комплект дымохода и руководство по эксплуатации. Внешняя обшивка металлом 1 мм с антивандальным ригельным замком в 2 точки запирания.
Пакет документов: Сертификат и паспорт изделия.
Доп. функции:
— GSM/Wi-Fi модуль диспетчеризации: контроль давления, температуры подачи и аварийных сигналов со смартфона.
— Комнатный термостат, датчик загазованности с клапаном, стабилизатор напряжения, ИБП и опоры.
— Окрас в любой цвет по палитре RAL.
— Изготовление корпуса из нержавеющей стали (+20% к стоимости КНР)
Безаварийная эксплуатация в условиях сырости, ветра и морозов: честная инженерия узлов
-
Коррозионная стойкость до 25 лет (Сталь 1 мм + оцинковка + порошок):
Мы не используем тонколистовой профиль 0.5 мм. Корпус изготавливается на станках ЧПУ из конструкционной оцинкованной стали. После лазерного раскроя и гибки элементы проходят химическую подготовку поверхности и окрашиваются атмосферостойкой порошковой полиэфирной эмалью с высокотемпературным запеканием (200°C). Покрытие устойчиво к ультрафиолету и соленым ветрам приморских зон ЮФО. -
Терморазрыв и утеплитель плотностью 125 кг/м3 (Работа до -35°C):
В качестве изолятора используется исключительно гидрофобизированная плита из каменной базальтовой ваты толщиной 50–60 мм (класс горючести — НГ). Конструкция стыков выполнена по схеме лабиринтного замка с уплотнителями из EPDM-резины, что исключает мостики холода и предотвращает образование конденсата на внутренних стенках. -
Трехконтурная система защиты от размораживания:
- Собственное тепло котла: При работе оборудования внутри бокса постоянно поддерживается плюсовая температура (+15…+22°C).
- Аварийный термостат: При аварии котла или прекращении горения встроенный биметаллический датчик замыкает цепь ТЭНа прямого подогрева воздуха внутри шкафа.
- Экранированный саморегулирующийся кабель: Узел прохода сквозь фундамент/стену защищен от промерзания по всей длине труб теплоносителя.
-
Полная легитимность для поставщиков газа:
Оборудование спроектировано в строгом соответствии с требованиями СП 62.13330.2011 «Газораспределительные системы» и СП 41-104-2000 «Проектирование автономных источников теплоснабжения». Изделия сертифицированы на территории Таможенного союза (ЕАС). Комплект сопроводительных документов принимается филиалами «Газпром газораспределение Краснодар» без судебных экспертиз и переделок.
Вопросы и ответы
Где применяются КНР?
КНР можно использовать для отопления различных типов зданий.
Частные дома — когда газовый котёл не хочется размещать внутри дома или планировка не позволяет организовать его установку в помещении.
Коммерческие объекты — магазины, гостиницы, офисные и другие здания, где требуется организовать отопление без размещения котельного оборудования внутри рабочего пространства.
Производственные объекты — для объектов, где требуется наружное размещение теплогенерирующего оборудования и соответствующая тепловая мощность.
Общественные здания — КНР могут применяться для отопления зданий общественного назначения при соблюдении требований проектирования и монтажа.
КНР предусмотрен для жилых домов, встроенных нежилых помещений, многоквартирных, общественных и производственных зданий.
КНР-1, КНР-2 или КНР-4? Как выбрать модель
Количество котлов выбирают исходя из требуемой тепловой мощности, особенностей объекта и проектного решения.
КНР-1 — 1 теплогенератор, для небольших и средних объектов.
КНР-2 — 2 теплогенератора, для объектов с большей тепловой нагрузкой и необходимостью использования двух источников тепла.
КНР-4 — 4 теплогенератора, для крупных коммерческих и производственных объектов.
Если вы не знаете, какая модель нужна, передайте инженеру параметры объекта. Мы определим подходящую конфигурацию.
Что находится внутри КНР?
КНР — это не просто утеплённый металлический корпус. Конструкция предусматривает размещение теплогенератора и элементов, необходимых для его эксплуатации. В зависимости от модели и комплектации внутри располагаются:
Теплогенератор — газовый котёл Navien с закрытой камерой сгорания.
Система поддержания температуры — обогреватель и элементы автоматического контроля температуры.
Электрическая часть — автоматические выключатели, розетки 220 В и освещение.
Вентиляция — внешний вентиляционный клапан и внутренняя регулируемая вентиляционная решётка.
Дымоход — комплект дымохода в соответствии с выбранной конфигурацией и требованиями производителя теплогенератора.
Дополнительное оборудование — в зависимости от задачи могут устанавливаться Wi-Fi-модуль, комнатный термостат, датчик загазованности с клапаном, стабилизатор напряжения, ИБП и другие опции.
Состав и расположение компонентов зависят от модели и мощности теплогенератора.
Как КНР защищает оборудование зимой?
Наружное размещение рассчитано на эксплуатацию при отрицательных температурах. КНР предназначен для эксплуатации при температуре наружного воздуха от −40 до +45 °C.
Утеплённый корпус и нагревательный элемент создают внутри модуля условия для работы установленного теплогенератора. При штатной работе теплогенератора и нагревательного элемента внутри корпуса КНР поддерживается положительная температура. Расчётное значение минимальной температуры внутри корпуса не ниже +5 °C.
При проектировании системы необходимо учитывать требования к электропитанию, теплоносителю, подключению трубопроводов и конкретному теплогенератору.
Какая комплектация у КНР?
Стандартная комплектация включает:
— утеплённый наружный корпус;
— теплогенератор;
— реле температуры;
— обогреватель;
— розетки 220 В;
— выключатель освещения;
— электрические автоматы;
— лампу освещения;
— вентиляционный клапан;
— внутреннюю вентиляционную решётку;
— комплект дымохода;
— руководство по эксплуатации.
Дополнительные опции:
— опоры;
— Wi-Fi-модуль;
— комнатный термостат;
— датчик загазованности с клапаном;
— стабилизатор напряжения;
— ИБП котла;
— ИБП обогревателя.
Точный состав определяется выбранной моделью и конфигурацией оборудования.
Что нужно учесть при установке?
КНР устанавливается с соблюдением требований к монтажу газового оборудования и конкретного теплогенератора.
В технической документацией предусмотрены, в частности, требования к месту установки, расстояниям до окон, дверных и вентиляционных проёмов, несущей способности стены и высоте установки над уровнем земли.
Также необходимо правильно выполнить подключение трубопроводов и уделить внимание утеплению участка коммуникаций при входе в модуль.
Подключение газа, дымохода, вентиляции и инженерных систем выполняется квалифицированными специалистами с соблюдением действующих требований и документации производителя оборудования.
Важно: конкретные требования определяются выбранной моделью, теплогенератором и условиями объекта.
Техническая документация?
Вместе с оборудованием предоставляется техническая документация.
— технический паспорт;
— руководство по эксплуатации;
— технические характеристики теплогенератора;
— сертификаты;
— габаритные размеры;
— схемы монтажа;
— гарантийная документация.
Технический паспорт является обязательным документом, который поставляется вместе с изделием и должен находиться на месте его установки. Проектный срок службы КНР = 10 лет.
